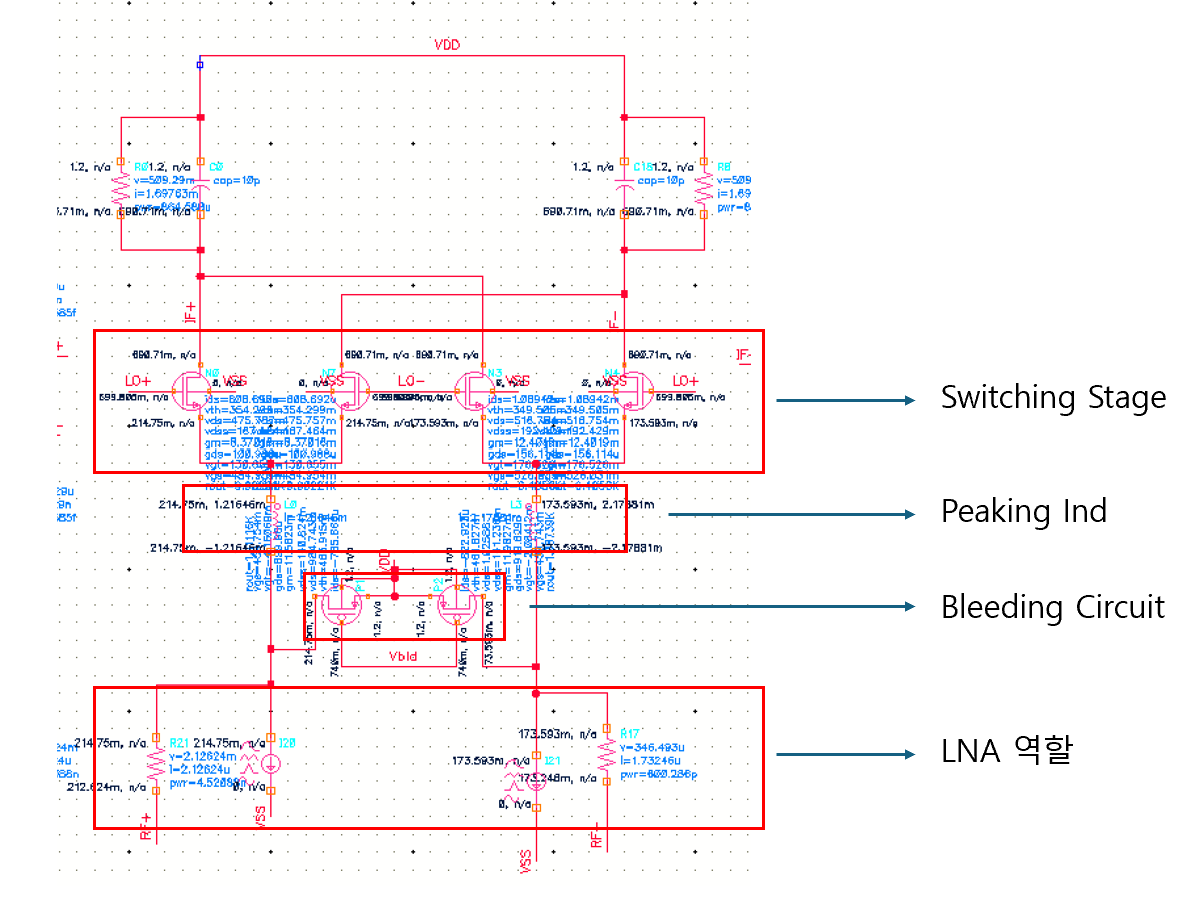

1. Mixer 전체 구조
LNA 에서 CG, CS stage 단의 전류 량이 다르기 때문에 LNA 역할을 해주는 마지막 단에 2,3mA 전류원을 달고 Bleeding circuit과 스위칭 스테이지를 설계한다.
2. Switching Stage DC operating point
Switching Stage 쪽의 각 노드의 DC op 동작점을 확인하여 mosfet이 켜졌을 때 항상 Saturation이 되는 것을 확인할 수 있다.

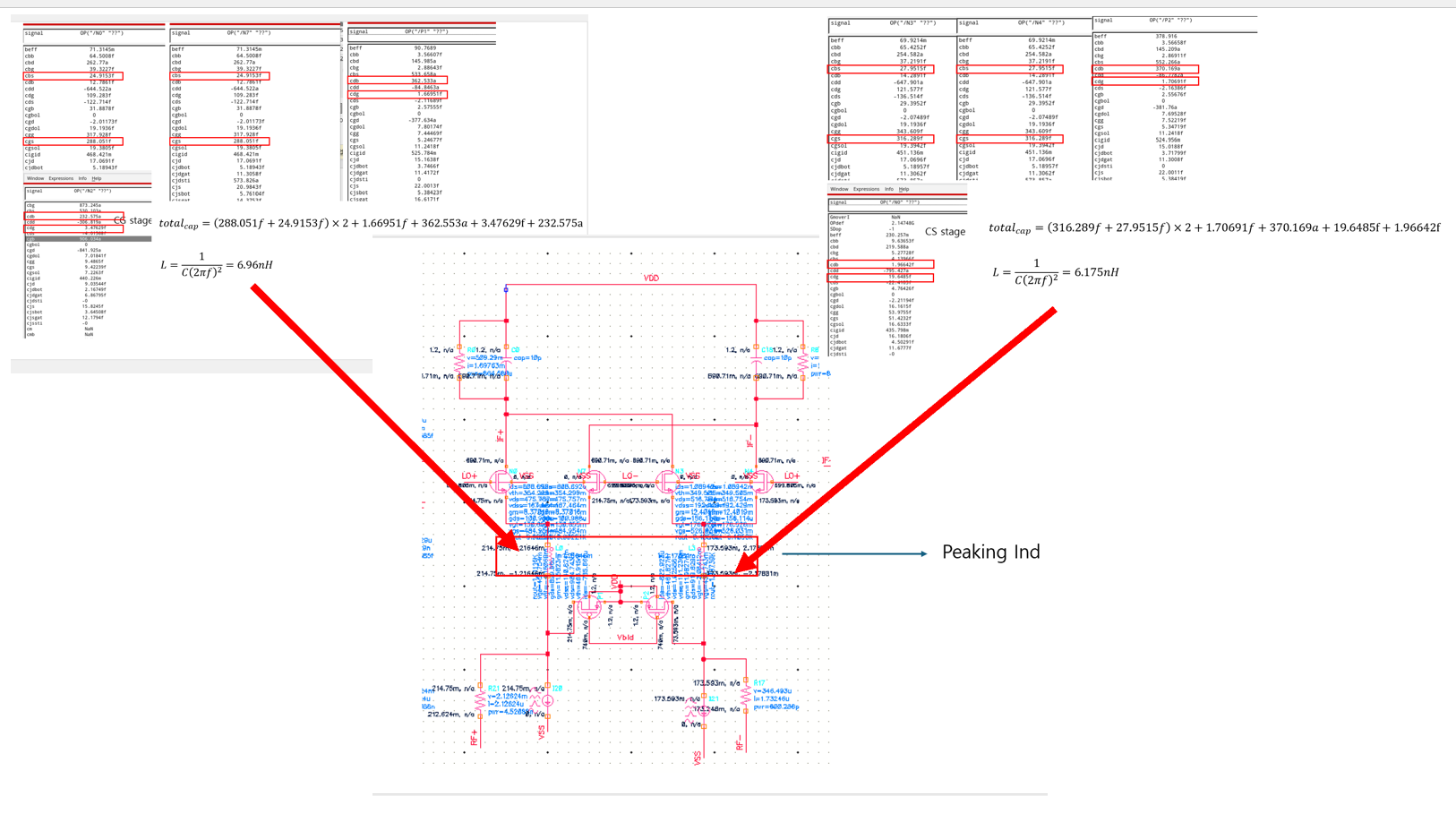

3. Peaking IND 값 정하기
Switching Stage와 Bleeding Circuit, LNA의 각 stage의 기생캡들로 계산해서 나온 IND의 값은 각각 6.96nH, 6.175nH으로 나왔다.

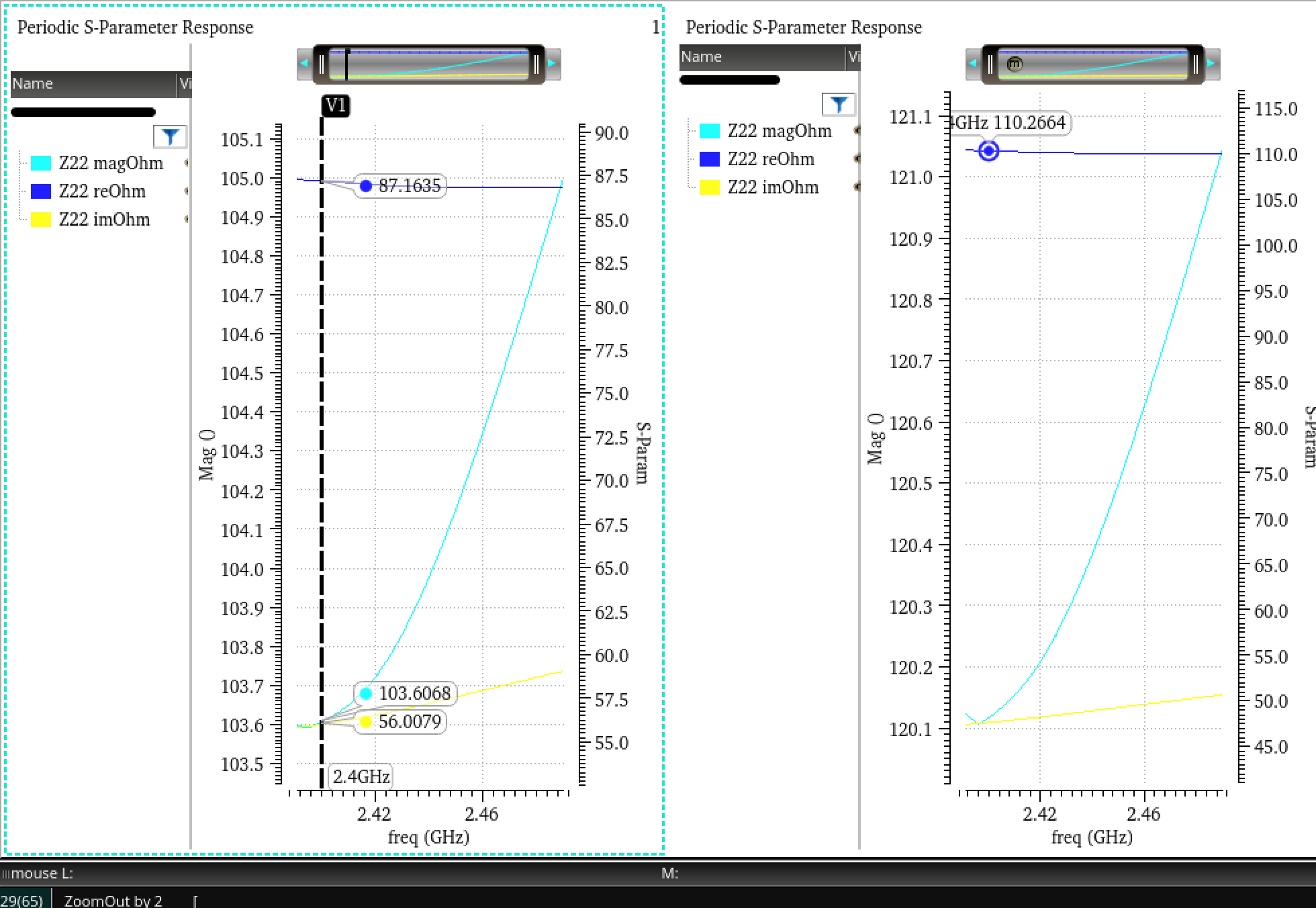

4.Mixer Source Impedance
왼쪽은 CS 단에 붙는 source Impeadance이고 오른쪽은 CG단에 붙는 Source Impedance 값이다. 지금 보면 magohm, reohm의 차이가 크지 않기 때문에 허수부의 값이 작다는 것은 IND가 cap의 영향을 잡아준다는 의미이다. 순수하게 받아들이는 저항의 역할을 한다고 할 수 있다. 그리고 노드의 impedance가 LNA의 output impedance보다 작아서 전류를 전송하는 입장에서는 잘 받아들일 수 있다고 생각한다.
이제는 Mixer와 LNA를 합쳐서 확인해야한다.
